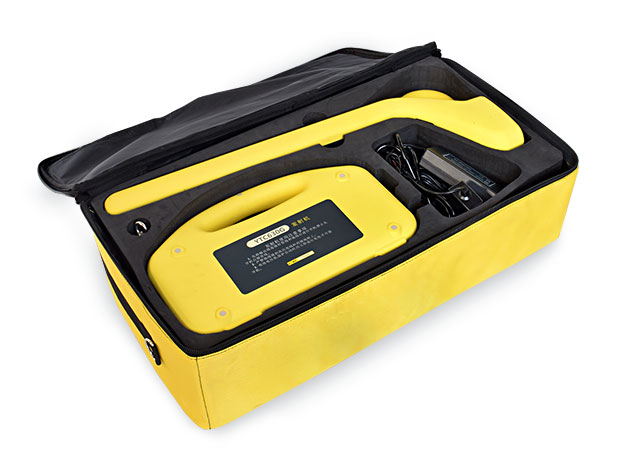

隨著社會的飛速發展，各行各業都發展很快，對于電力行業來說，電力電纜的存在更是普遍，大街小巷都有所遍及，當電纜出現故障時，我們?nèi)绾慰焖僭诒姸嚯娎|中精準無誤地找到故障點呢？通常這個時候我們就需要用到電纜路徑儀來完成了，該檢測儀器能在不開挖的情況下，對地下管道、電纜、光纜進行精確定位和埋土深度測量，精確查找地下管道外防腐層破損點、埋地電纜故障點的位置，是一款質量優良的電纜檢測儀器。那么我們針對于不同管線，如何用這款儀器去探測呢？今天就給大家介紹一下。
常用管線探測技巧：
1、T 形管探測
一旦完成了對管線的追蹤，并做了標記就可用接收機沿管線再作一次追蹤，但這一次是在已探出的管線一側約 1 米遠的地方作追蹤，并要使機身與管線平行。這時探測不到來自主管線的信號（或信號很?。珜χЧ艿捻憫?yīng)會很明顯。對支管作定點定位最可靠的方法是將發射機信號施加到支管的端部。這個信號會從支管流向主管線，然后又向主管線兩邊流動。機身面與主管線成直角，沿主管線追蹤該信號，接收機在 T 形支管接頭處上方會出現零值響應。該零值的位置就是 T 形支管接頭的準確位置。
2、平行管線探測
在管線探測工作中，平行管線是一種很普遍的現象，在管線密集的地區，接收機常會接收到來自鄰近管線的干擾信號，這會給我們對目標管線的識別和追蹤帶來困難，影響定位定深的精度。因此我們在工作中必須采用一些方法盡量減小鄰近平行管線偶合信號的影響。
首先，在管線密集地區盡量不要使用感應法，而用直接連接法給目標管線施加發射機信號。另外還可選擇較低的發射機頻率以降低信號的耦合能力。在這種情況下應使用峰值響應模式定位，使用 80%法測深，這樣可以減少偏差。
在一般情況下接收機對目標管線的響應應該大于鄰近管線，用接收機的響應就可以識別和追蹤目標管線。但是如果鄰近管線更接近地表面，接收機對鄰近管線的響應就可能會超過目標管線。僅從接收機的響應就無法識別和追蹤目標管線。這時我們需要測量目標管線和鄰近管線上的信號的電流并進行比較，具有最大電流值的管線才是施加了發射機信號的目標管線。
如果有幾條平行管線而且無法直接連接發射機，可以通過壓制管線信號的方法對每根管線進行探測。首先用感應法對整個區域進行搜索，找出該區域內管48線的數量，大體位置和方向，并在地面做出記號。然后將發射機平放在地上并盡可能與地下管線方向保持一致并確保管線在發射機的正下方，這樣發射機正下方的信號為零，但其它管線則可以探測到，沿著管線走向移動發射機繼續探測并標志管線位置。最后在搜索區外追蹤第一根管線，直到能對目標管線進行精確定位。
3、變深管線探測
在探測過程中如果接收機探測的信號突然變小，可能是目標管線出現分支或者管線變深。先根據 T 型管線的探測方式來進行探測，判斷是否存在分支管線，如果沒有分支管線則可能是管線突然變深，這時應立即停下來，然后重新追蹤顯示器響應急劇下降處管線的位置，調高靈敏度，以信號響應下降點為圓心，以 2米的距離為半徑作圓弧形探測。
電纜管線儀在我們?nèi)缃耠娏Υ罅啃枨蟮纳鐣惺欠浅：苤匾碾娎|檢測儀器，有了它，方能夠讓我電力故障得以迅速解決，保障民生生活。
湖北儀天成電力設備有限公司
2023年10月12日
